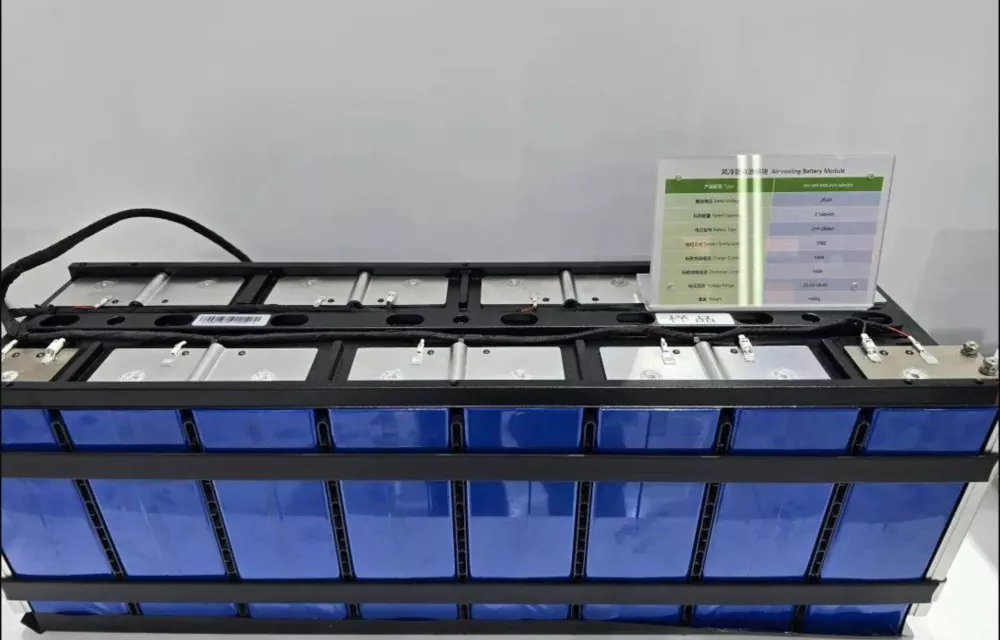

Кабель CCS для аккумуляторных батарей

Кабель CCS для аккумуляторных батарей представляет собой компонент для подключения и управления батареями, который объединяет традиционные жгуты проводов (провода, клеммы, разъемы) с шинами, пластиковыми деталями конструкции, датчиками температуры и другими элементами в единый блок. В отличие от CCS, основанной на гибкой печатной схеме (FPC), она сохраняет классическую структуру кабельных жгутов и систематически модернизирует ранее разбросанные и неорганизованные сенсорные жгуты за счет модульной и интегрированной конструкции. Являясь «структурированной нейронной сетью» системы управления батареями (BMS), она отвечает за надежный сбор сигналов о напряжении и температуре от каждой отдельной ячейки, выступая в качестве важнейшего базового модуля для мониторинга безопасности батарей, оценки состояния и оптимизации производительности в стационарных системах хранения энергии.

Основная структура и особенности

1. Модульная интегрированная конструкция:

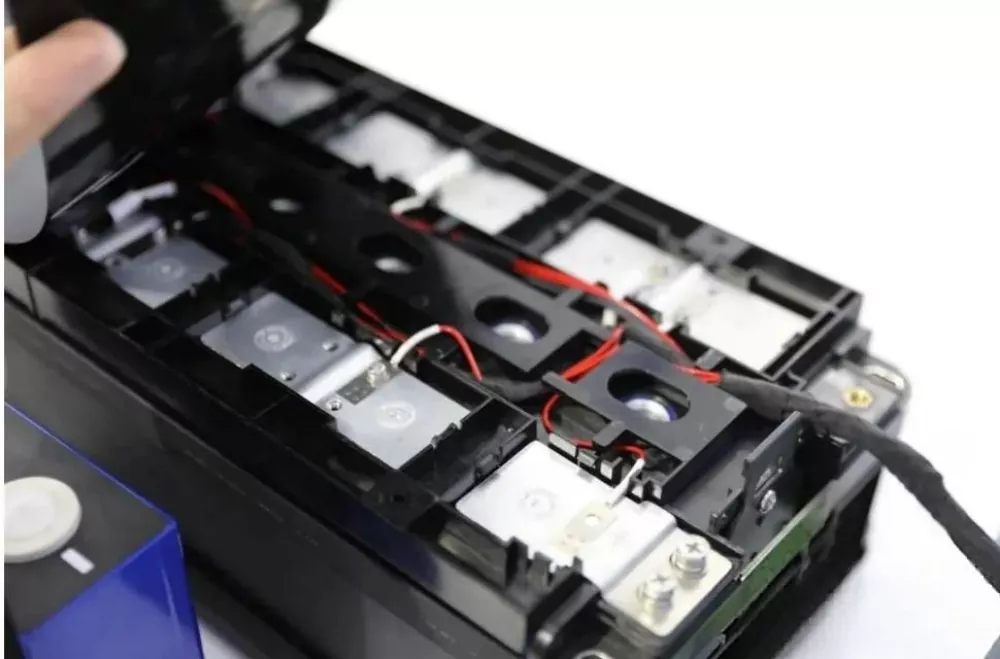

Разбросанные независимые кабели измерения напряжения и провода датчиков температуры объединены в упорядоченные жгуты через разъемы и клеммы. Они предварительно собраны с медными/алюминиевыми шинами (которые несут последовательные/параллельные соединения ячеек) и изолирующими пластиковыми кронштейнами (изолирующими пластинами) для формирования законченного модуля. Эта конструкция коренным образом меняет традиционный способ сборки, при котором «сначала прокладываются отдельные провода, а затем прикрепляются клеммы», создавая стандартизированные функциональные блоки, предназначенные для крупномасштабных установок хранения энергии.

2. Стабильная и надежная архитектура соединения:

Для соединений между шинами и клеммами ячеек обычно используются высоконадежные процессы, такие как лазерная сварка.

Электрические соединения между жгутом проводов и точками измерения на шинах достигаются путем обжима, сварки или интеграции в разъемы, что обеспечивает надежную конструкцию и позволяет избежать риска ослабления отдельных проводов.

3. Адаптируемость к автоматизации:

В то время как традиционные разбросанные кабели требуют ручной сборки, после их интеграции в модуль CCS их правильная форма и определенные интерфейсы позволяют адаптироваться к более высоким уровням автоматизированных процессов сборки, таких как роботизированное позиционирование и установка, что имеет решающее значение для производства аккумуляторов энергии в больших объемах.

4. Гибкость технических путей:

Кабельная система CCS является важной отраслью развития технологии CCS. В зависимости от проектных требований его также можно комбинировать с другими техническими путями, такими как FPC или PCBA (сборка печатной платы), для формирования гибридных интегрированных решений, таких как «Кабель + изолирующая пластина» или «FPC + Вакуумная формовка / кабель», отвечающих разнообразным требованиям к стоимости, производительности и пространству для различных приложений хранения энергии.

Преимущества

1. Высокая эффективность производства и сборки. Объединение десятков или сотен разбросанных точек сборки в установку нескольких модульных компонентов значительно упрощает процесс производства крупных аккумуляторных батарей.

2. Надежность соединений и стабильное качество. Сварка сердечника и соединения внутри модуля выполняются перед окончательной сборкой, что сокращает количество сложных операций внутри аккумуляторного блока и снижает общую скорость доработки блока, вызванную плохой сваркой или сборкой на месте. Стандартизированное производство обеспечивает согласованность продуктов при крупномасштабном развертывании.

3. Упорядоченная структура и оптимизация пространства. Интегрированная конструкция решает такие проблемы, как беспорядочная прокладка традиционных жгутов и потенциальное взаимодействие/износ других компонентов. Кабели аккуратно закреплены в пластиковых кронштейнах, что упрощает компоновку, улучшает использование внутреннего пространства и удобство обслуживания, что крайне важно для крупномасштабных систем хранения энергии, требующих периодического обслуживания.

4. Затраты и зрелость цепочки поставок. Цепочка поставок, основанная на хорошо налаженных процессах автомобильной и промышленной проводки, является зрелой, а затраты на сырье относительно прозрачны. Для проектов по хранению энергии, в которых приоритет отдается рентабельности и проверенным технологиям, это представляет собой надежный выбор с низким уровнем риска по сравнению с новыми подходами, основанными на FPC.

5. Повышенная защита и безопасность. Модульные пластиковые конструкционные детали обеспечивают унифицированную изоляционную защиту и механическую фиксацию кабелей и точек подключения, повышая устойчивость к вибрации и ударам, а также облегчая соблюдение строгих требований безопасности, таких как огнестойкость (UL94 V-0) и изоляция высокого напряжения.

Приложения

Этот продукт представляет собой проверенный и надежный путь перехода от традиционной разрозненной проводки к интегрированным решениям в составе аккумуляторных батарей, которые в первую очередь применяются в:

1. Системы хранения энергии коммунального масштаба: для крупных аккумуляторных установок, требующих надежных, исправных соединений с проверенной долгосрочной надежностью.

2. Коммерческое и промышленное (C&I) хранение энергии: где экономичность и простота обслуживания имеют приоритет наряду с надежностью работы.

3. Бытовые шкафы хранения энергии: приложения, преимущества которых заключаются в упрощенной установке и соединениях, обслуживаемых на месте.

Наша миссия

Мы глубоко понимаем проблемы баланса между эффективностью, надежностью и стоимостью в отрасли хранения энергии. Наше решение Cable CCS, основанное на проверенной технологии промышленных жгутов проводов и улучшенное за счет модульной интеграции, предлагает надежный и проверенный продукт для приложений хранения энергии. Мы не только поставляем высококачественные модули, соответствующие соответствующим отраслевым стандартам, но также обладаем возможностями углубленного обслуживания, включая структурное проектирование, проектирование кабельных жгутов, автоматизированную интеграцию сборки, а также комплексное тестирование и проверку. Мы стремимся помочь клиентам превратить сложные и трудоемкие процессы сборки кабелей в оптимизированные и надежные модульные установки, что значительно повышает эффективность производства и долгосрочную надежность системы. Благодаря нашему глубокому опыту в автомобильных и стационарных приложениях для хранения энергии, мы являемся вашим надежным партнером в разработке и производстве аккумуляторных блоков, будь то пилотные проекты или развертывания в гигаваттном масштабе.

Часто задаваемые вопросы

1. Каковы преимущества решений Chengshi Cable CCS?

Chengshi Cable CCS предлагает гибкую модульную конструкцию, высокую проводимость, надежную изоляцию и экономичное производство, обеспечивая стабильную работу и простоту установки для приложений ESS.

2. Можете ли вы предоставить индивидуальные решения кабельной CCS?

Да, как китайский производитель и поставщик, компания Chengshi предлагает полностью индивидуальные конструкции кабелей CCS с учетом напряжения, тока, компоновки и требований проекта.

3. Какие материалы используются в ваших кабельных системах CCS?

Мы используем высококачественные медные или алюминиевые проводники, прецизионные изоляционные материалы и прочные покрытия, чтобы обеспечить безопасность, проводимость и длительный срок службы.

4. Для каких применений подходит кабель CCS?

Наши кабельные решения CCS широко используются в системах хранения энергии (ESS), литиевых аккумуляторных батареях, хранилищах возобновляемой энергии и промышленных энергосистемах.

5. Как вы обеспечиваете качество продукции?

Chengshi следует строгим процессам контроля качества, включая электрические испытания, проверку изоляции и испытания на долговечность, чтобы соответствовать международным стандартам.

6. Какова ваша производственная мощность и время выполнения заказа?

Благодаря отработанным производственным процессам и масштабируемым производственным линиям мы обеспечиваем стабильные поставки и быструю доставку оптовых заказов.
