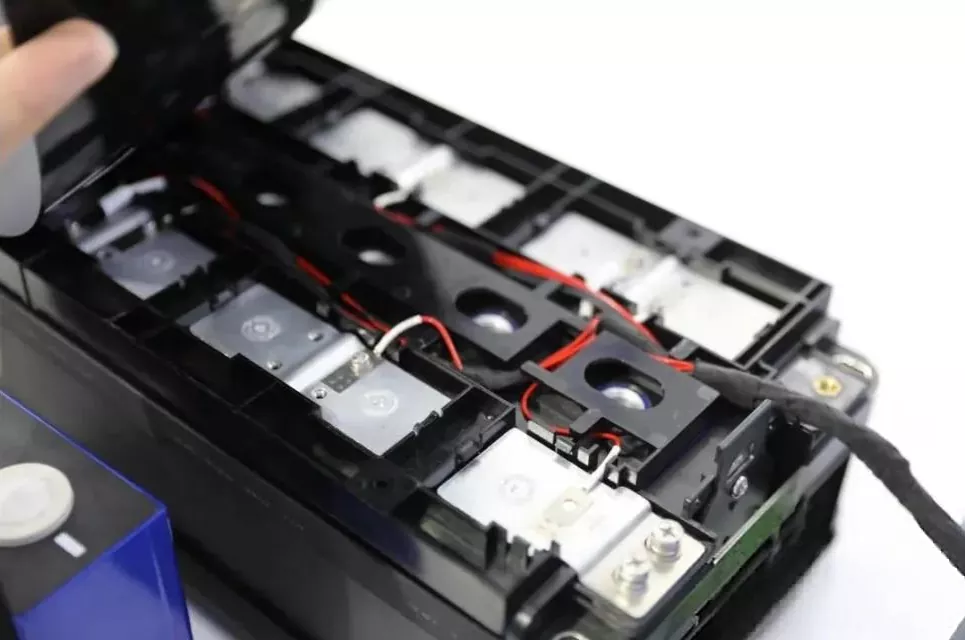

Кабель силовой аккумуляторной батареи-CCS

Honflex Electronics предлагает Power Battery Pack Cable-CCS, который представляет собой компонент для подключения и управления аккумулятором, который объединяет традиционные кабели (провода, клеммы, разъемы) с шинами, пластиковыми конструкционными компонентами, датчиками температуры и другими элементами в единый блок. В отличие от CCS на основе FPC (гибкой печатной схемы), мы поддерживаем настройку. Благодаря модульной и интегрированной конструкции мы систематически модернизировали ранее разбросанные и беспорядочные сенсорные жгуты. Это ключевой базовый модуль для мониторинга безопасности батареи, оценки состояния и оптимизации производительности.

Поскольку сварка сердечника и соединение внутри модуля выполняются до окончательной сборки, за счет объединения десятков или даже сотен разрозненных точек сборки в несколько модульных компонентов упрощается производственный процесс и снижается количество доработок из-за сварки на месте или плохой сборки.

Интегрированная конструкция Power Battery Pack Cable-CCS эффективно решает проблемы беспорядочной традиционной проводки, помех и износа других трубопроводов. Аккуратное крепление проводов в пластиковых кронштейнах улучшает использование пространства, а также облегчает последующие работы по техническому обслуживанию. Кроме того, благодаря отработанному процессу автомобильной проводки, цепочка поставок является зрелой, а затраты на сырье прозрачны, что обеспечивает идеальный выбор для производителей, которые ищут стабильный путь модернизации, но не желают переходить на новый процесс FPC.

Модульные пластиковые конструкционные компоненты обеспечивают унифицированную изоляционную защиту и механическую фиксацию кабелей и точек подключения, улучшая вибро- и ударостойкость системы. Обеспечение эксплуатационной безопасности

Структура и характеристики:

Модульная интегрированная конструкция объединяет разрозненные независимые линии измерения напряжения и линии датчиков температуры через разъемы и клеммы в упорядоченный жгут проводов, фундаментально меняя традиционный метод сборки «сначала прокладка разрозненных линий, затем подключение клемм» и создавая стандартизированные функциональные блоки.

2. Соединение между шиной и клеммами аккумулятора обычно осуществляется посредством лазерной сварки. Это соединение реализуется посредством обжима, сварки или интеграции в разъем, обеспечивая общую устойчивость конструкции и исключая ослабление отдельного провода.

3. Адаптивная модернизация автоматизации. Традиционная свободная проводка предполагает сборку вручную, а кабель CCS для блока питания встроен в модуль. Его правильная форма и понятные интерфейсы позволяют адаптировать его к более высокой степени автоматизации процессов сборки.

4. В соответствии с требованиями заказчика к дизайну, его можно комбинировать с другими FPC или PCBA (сборками печатных плат), образуя гибридное интеграционное решение. Существуют схемы «жгут проводов + изолирующая плата» или «FPC + вакуумное формование/жгут проводов», отвечающие различным требованиям по стоимости, производительности и пространству.

Параметры

Приложение

Для проектов, которые чувствительны к затратам и технологическим переходам, особенно для аккумуляторных блоков со зрелыми системами электропитания, путем внесения минимальных изменений можно повысить эффективность и надежность. Для аккумуляторных модулей и систем накопления энергии среднего и большого размера, а также для коммерческих автомобилей и накопителей энергии кабель Power Battery Pack Cable-CCS может служить частью составного решения CCS типа «проводка + FPC» или «проводка + PCBA», используя его уникальные преимущества при передаче сильного тока или определенных типах соединений.

Наши обязательства

Мы хорошо понимаем, с какими проблемами приходится сталкиваться в отрасли производства аккумуляторов между эффективностью, надежностью и стоимостью. Это имеет решающее значение, поскольку основано на зрелой технологии автомобильных электрических соединений. Ценность, которую мы предлагаем, заключается не только в предоставлении высококачественных модулей, соответствующих групповым стандартам, таких как «Технические требования к компонентам системы подключения батарей новой энергии (CCS)», но также в наличии комплексных возможностей обслуживания, охватывающих структурное проектирование, процесс подключения, автоматическую интеграцию сборки и комплексную проверку испытаний. Мы становимся для вас надежным партнером на пути модернизации проектирования и производства аккумуляторных батарей. Если вы хотите углубиться в технические детали кабельной CCS или сравнить ее с другими техническими путями, пожалуйста, обсуждайте вопросы сотрудничества в любое время. Вы можете связаться с вице-президентом Тилем Дином (Тел.: +86 18750290300, Электронная почта:rding@hon-flex.com) или бизнес-менеджер Рик Ван (Тел.:+86-15959382432, Электронная почта:yhwang@hon-flex.com) или посетите сайтдля получения дополнительной информации.
