Аккумуляторная батарея FPC-CCS

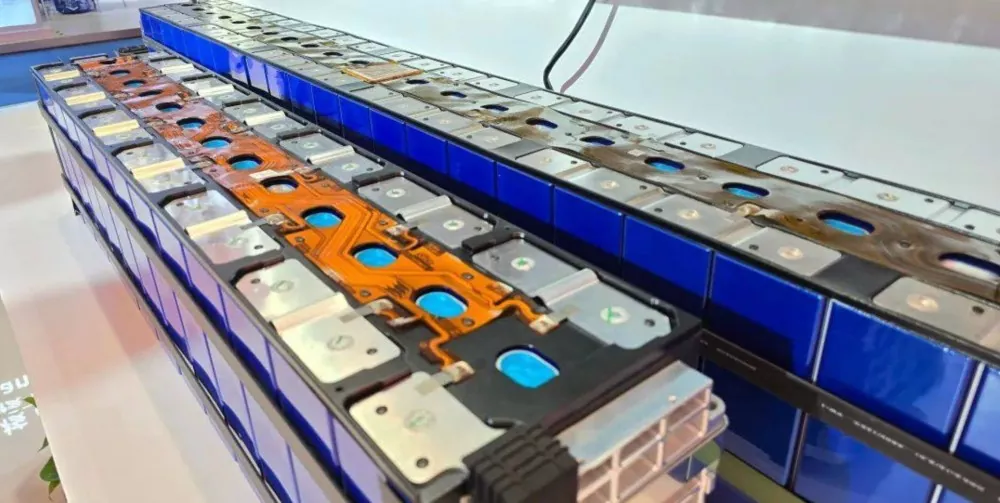

Аккумуляторный блок для хранения энергии FPC-CCS (система контактов ячеек) для аккумуляторных блоков для хранения энергии служит основной системой сбора и управления сигналами для стационарных систем хранения энергии. Он объединяет ключевые компоненты, включая гибкие печатные платы, пластиковые конструктивные детали, медные/алюминиевые шины, датчики температуры и разъемы, в модульный блок. Выступая в качестве «сенсорных нервов» системы управления батареями (BMS), он напрямую подключается к каждой отдельной ячейке и отвечает за точный сбор сигналов напряжения и температуры в режиме реального времени. Это делает его критически важным компонентом для интеллектуального мониторинга аккумуляторов, обеспечения безопасности и оптимизации производительности систем хранения энергии.

Основная структура и особенности:

1. Высокая интеграция и модульная конструкция:

Используя FPC в качестве «магистрали» для передачи сигнала, он соединяет все точки сбора напряжения и температуры через прецизионные схемы. Мы инновационным образом интегрируем медные/алюминиевые шины, датчики температуры NTC и изолирующие структурные компоненты в единый блок, заменяя традиционные дискретные, громоздкие решения для жгутов проводов.

2. Точность и надежность сотовых соединений:

Шины напрямую подключаются к клеммам ячейки посредством лазерной сварки или точной клепки. В усовершенствованной конструкции CCS используются установочные штифты и канавки, обеспечивающие точность совмещения и надежность соединения между шинами и клеммами ячеек, тем самым повышая качество сварки.

3. Автоматизированное и интеллектуальное производство:

CCS по своей сути адаптируется к автоматизированному производству. От подачи FPC, обжима разъемов и горячей клепки компонентов до лазерной сварки и испытаний электрических характеристик — все процессы могут выполняться на полностью автоматизированных сборочных линиях, что значительно повышает эффективность производства и стабильность продукции.

4. Легкая конструкция и эффективное использование пространства:

Ультратонкие, гибкие FPC и компактные интегрированные конструкции значительно экономят место внутри аккумуляторного блока и уменьшают вес по сравнению с традиционными решениями для жгутов проводов, что напрямую способствует повышению плотности энергии и повышению эффективности системы.

Преимущества:

1. Максимальная надежность и безопасность:

Обеспечивает стабильный и высокоточный мониторинг состояния батареи, служащий основой для раннего предупреждения о перегреве и защиты батареи. Интегрированная конструкция уменьшает количество точек подключения, повышая ударопрочность и долговечность.

2. Высокая эффективность и низкая стоимость:

Модульная конструкция упрощает процессы сборки Pack, поддерживает полностью автоматизированное производство и значительно снижает производственные и трудовые затраты.

3. Высокая точность и интеллект:

Обеспечивает одновременный сбор данных о напряжении и температуре для отдельных ячеек, обеспечивая ввод основных данных для управления балансировкой батарей и прогнозирования срока службы.

4. Высокая гибкость и легкий вес:

FPC обеспечивает гибкую маршрутизацию в соответствии с расположением элементов, позволяя использовать батареи различных форм (квадратные, цилиндрические, карманные) для оптимального использования пространства.

Сценарии применения

Этот продукт служит базовой технологией для современных систем хранения энергии, широко применяемых в:

Станции хранения энергии коммунального масштаба: для стабилизации сети, снижения пиковых нагрузок и интеграции возобновляемых источников энергии.

Коммерческие и промышленные (C&I) системы хранения энергии: приложения «за счетчиком» для снижения затрат на оплату и резервного питания.

Бытовые шкафы для хранения энергии: домашние аккумуляторные системы для собственного потребления солнечной энергии и аварийного резервного копирования.

Другие области применения литиевых батарей высоких серий: включая резервное копирование в телекоммуникациях, источники бесперебойного питания (ИБП) и промышленное оборудование.

Наша ценность и обязательства

Мы стремимся поставлять ведущие интегрированные решения для аккумуляторных батарей FPC-CCS для мирового сектора хранения энергии. Помимо специализации на проектировании и производстве высоконадежных FPC, мы обладаем мощными возможностями в области интеграции систем CCS, автоматизации производства и перспективных исследований и разработок. Мы внимательно следим за переходом отрасли от FPC к FCC и от дискретных компонентов к интеграции чипов COF, предоставляя соответствующие решения. Благодаря глубокому опыту в области стандартов надежности, прецизионным производственным процессам и всестороннему контролю качества мы гарантируем стабильную работу каждого продукта CCS на протяжении всего жизненного цикла батареи. Благодаря инновационным продуктам и тесному сотрудничеству мы стремимся стать вашим самым надежным партнером в повышении производительности систем хранения энергии, обеспечении безопасности систем и достижении интеллектуального производства, совместно обеспечивая непрерывный прогресс в новой отрасли хранения энергии.
