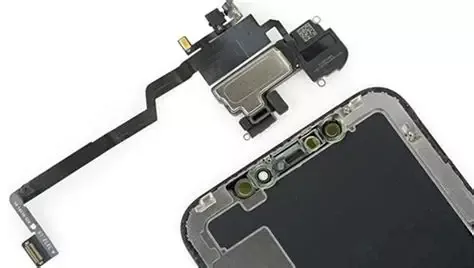

Адаптер для камеры мобильного телефона Гибкая печатная плата

Адаптер камеры мобильного телефона Rigid-Flex PCB от Honflex Electronics представляет собой высокопроизводительную печатную плату, сочетающую в себе жесткие и гибкие слои для соединения модулей камеры смартфона с материнскими платами. Его ультратонкая конструкция обеспечивает механическую стабильность, превосходную целостность сигнала и эффективное рассеивание тепла.

Ключевые моменты продажи

Встроенные датчики изображения и кронштейны для объективов

Уменьшена высота модуля камеры для более тонких телефонов.

Улучшенное качество и надежность изображений

Приложения

Используется в камерах смартфонов, особенно в модулях высокого разрешения, требующих компактного, стабильного соединения с высоким уровнем сигнала. Свяжитесь с Honflex, чтобы приобрести печатные платы адаптеров премиум-класса для ваших мобильных устройств.

Технические характеристики:

Основная структура

1. Гибкая печатная плата адаптера камеры мобильного телефона соединяет жесткую плату объектива, жесткую плату разъема, модуль объектива/датчика и основную плату. Центральная гибкая цепь может быть трехмерно изогнута и подключена в соответствии с внутренним пространством мобильного телефона. Жесткие области могут быть выполнены в виде точных канавок или нестандартных форм и непосредственно встроены в датчик изображения.

2. Проводка гибкой части обычно имеет волнистую форму или форму «8». Ребра жесткости расположены ниже ключевых точек изгиба для рассеивания напряжения. Встроенные высокоточные метки совмещения обеспечивают точность сборки датчика, двигателя звуковой катушки (VCM) и других компонентов.

3. На задней стороне жесткой области, соответствующей датчику изображения, мы установим очень гладкую металлическую пластину, чтобы повысить плоскостность ребер жесткости, тем самым улучшая качество изображения и позволяя датчику быстро рассеивать тепло.

Часто задаваемые вопросы

В1: Как решить проблемы ограниченного внутреннего пространства в мобильных телефонах и расположения модулей многокамерной камеры?

О: За счет оптимизации пространства гибкая часть со свободным изгибом поддерживает трехмерную стереоскопическую проводку, адаптируясь к компактному или неправильному пространству внутри телефона. В сложных планировках рядом с многокамерными модулями или петлями складного экрана рассчитывается высота по оси Z.

Вопрос 2: Как обеспечить качество сигнала при высокоскоростной передаче данных изображения, например 4K/8K?

О: Благодаря использованию технологии проводки высокой плотности (например, дифференциальной пары проводов) в сочетании с материалами с низкими диэлектрическими потерями печатная плата адаптера камеры мобильного телефона Rigid-Flex может передавать высокоскоростные потоки данных, подавляя затухание сигнала и электромагнитные помехи (EMI).

Вопрос 3. Повлияют ли физические характеристики печатной платы на конечное качество изображения?

Ответ: Печатная плата обеспечивает жесткую и плоскую платформу для установки датчика изображения и имеет вспомогательную функцию рассеивания тепла. Это уменьшает шум изображения, размытие фокуса и другие проблемы с изображением, вызванные деформацией или перегревом подложки, что оказывает определенное влияние и помогает улучшить качество изображения и стабильность системы.

В4: Подходит ли он для автоматизированного крупномасштабного производства и какую помощь он оказывает повышению эффективности производства?

О: Он поддерживает модульную быструю сборку как высокоинтегрированный подкомпонент, упрощает управление цепочкой поставок модуля камеры и оптимизирует общий процесс сборки.

Являясь ведущим партнером в области мобильной обработки изображений, мы не только производим гибкую печатную плату адаптера для камеры мобильного телефона, но и наша основная конкурентоспособность обусловлена ​​нашим глубоким опытом в производстве прецизионных схем, передовых материаловедениех, термическом моделировании и анализе целостности сигналов (SI).

От концептуального проектирования до поставки в серийное производство, наша техническая команда участвует на протяжении всего процесса разработки вашего идентификатора и оптимизации архитектуры стека, гарантируя, что индивидуальное решение сможет удовлетворить требования клиента. Благодаря постоянным инновационным инженерным методам исследований и разработок мы помогаем клиентам преодолеть пространственные ограничения мобильных систем обработки изображений и создать более четкий и стабильный пользовательский опыт в области фотографий.
