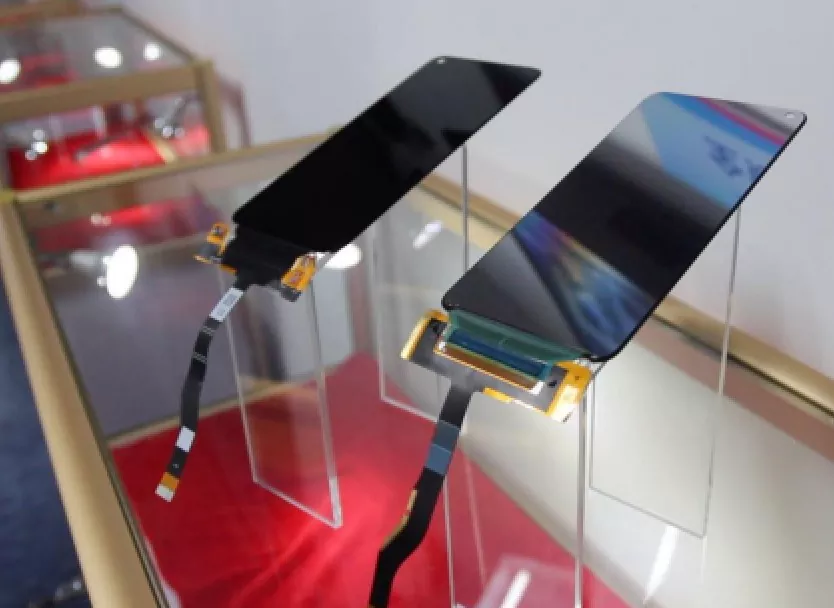

Гибкая печатная плата модуля дисплея мобильного телефона

Гибкая печатная плата модуля дисплея мобильного телефона представляет собой важнейший носитель межсоединений, обеспечивающий высокую степень интеграции, высокую надежность и возможность складывания в современных модулях дисплея смартфона. Использование композитной конструкции, в которой жесткие области фиксируют компоненты, а гибкая часть подвергается динамическому изгибу, обеспечивает стабильность схемы, целостность сигнала и механическую долговечность в ограниченном пространстве. Это основной технологический фактор для создания более тонких и легких устройств.

Что такое жесткогибкая печатная плата модуля дисплея мобильного телефона?

Гибкая печатная плата модуля дисплея мобильного телефона — это основной электронный компонент, используемый в современных смартфонах для подключения экрана дисплея к материнской плате. Он сочетает в себе характеристики жестких и гибких печатных плат (FPC), что позволяет создавать схемы с высокой плотностью размещения и механическим складыванием в условиях ограниченных пространственных ограничений.

Структурные компоненты

1. Жесткая секция (жесткая печатная плата)

Обеспечивает стабильную опорную конструкцию, в которой размещаются критически важные микросхемы, разъемы и микросхемы драйверов.

Обеспечивает механическую прочность и долговременную надежность дисплейного модуля.

2. Гибкая секция (Гибкая печатная плата/FPC)

Гибкий и складной, используется для соединения экрана дисплея и материнской платы в ограниченном пространстве.

Поддерживает трехмерную компоновку, уменьшает количество разъемов и повышает целостность сигнала.

3. Жестко-гибкая конструкция

Легко объединяет жесткие и гибкие секции на одной доске.

Предлагает схемотехническое решение, одновременно стабильное и гибкое, позволяющее создавать сверхтонкие устройства.

Основная структура и особенности:

1. 3D-маршрутизация: гибкую часть можно сложить или согнуть, как бумагу, полностью используя вертикальное пространство внутри телефона для складывания таких компонентов, как микросхема драйвера, к задней части экрана, тем самым обеспечивая сверхузкие рамки или даже полноэкранные конструкции без рамок. Это облегчает дизайн ультратонкого смартфона.

2. Жестко-гибкая плата, используемая в модулях дисплея, является ключевым компонентом, соединяющим микросхему драйвера дисплея с материнской платой. Он сочетает в себе гибкость гибких схем со стабильностью жестких плат, образуя основу для достижения высокого соотношения экрана к корпусу и тонких и легких конструкций.

Ключевые преимущества производительности:

1. Уменьшение толщины: устраняется толщина разъемов и избыточных слоев покрытия жестких плат, что приводит к более тонкой общей конструкции по сравнению с дискретными решениями.

2. Превосходная целостность сигнала: используются технологии высокой плотности проводки (например, разводка дифференциальных пар) и материалы с низкими диэлектрическими потерями для стабильной передачи высокоскоростных потоков данных изображений (с поддержкой видео 4K/8K), эффективно подавляя затухание сигнала и электромагнитные помехи, обеспечивая передачу данных изображений с высоким разрешением без потерь и с малой задержкой.

3. Помехоустойчивость: по сравнению с длинными гибкими кабелями, жестко-гибкие платы сокращают пути прохождения сигнала и могут эффективно изолировать электромагнитные помехи посредством медной заливки или защитных пленок.

4. Структурная целостность. Соединения между жесткими и гибкими секциями формируются посредством внутреннего химического осаждения и нанесения покрытия, а не паяных соединений. Это делает сопротивление изгибу в месте соединения намного превосходящим традиционные решения «FPC + разъем» или «FPC, припаянный к жесткой плате».

5. Высокая ударопрочность. Интегрированная структура сводит к минимуму риск выхода из строя паяного соединения, обеспечивая стабильную передачу сигнала даже во время падений или вибрации.

6. Поддержка динамического изгиба: в складных телефонах он может выдерживать более 400 000 повторяющихся изгибов, сохраняя при этом электрические характеристики.

Ключевые технические параметры:

1. Структурные параметры:

Количество и структура слоев: Обычно 4–6 слоев, используется «жестко-гибкая» конструкция.

Толщина: Гибкая область обычно составляет 0,1–0,2 мм для максимальной толщины; Толщина жесткой зоны рассчитана в соответствии с требованиями к монтажу и прокладке компонентов.

Минимальный радиус изгиба: может быть менее 0,5 мм, подходит для узких мест изгиба.

2. Электрические характеристики:

Ширина линии/пространство: 40–50 мкм, что соответствует требованиям передачи сигнала с высокой плотностью.

Контроль импеданса: строгий контроль импеданса (например, 100 Ом ±10%) для высокоскоростных дифференциальных сигналов (например, MIPI DSI).

Полоса пропускания передачи: поддерживает высокоскоростную передачу данных в несколько Гбит/с на канал, что соответствует требованиям к отображению с высоким разрешением и высокой частотой кадров.

3. Материалы и надежность:

Подложка: в гибкой секции может использоваться полиимид (PI) или жидкокристаллический полимер (LCP) с более высокими характеристиками, причем последний обеспечивает преимущества в сверхтонкости, низких потерях и стойкости к изгибу.

Устойчивость к изгибу: Требуемый срок службы при динамическом изгибе >400 000 циклов.

Рабочая температура: от -30°C до +85°C, что соответствует строгим требованиям к среде использования бытовой электроники.。

Сценарии применения

Этот продукт является основным решением для соединения и поддержки современных систем отображения смартфонов, в первую очередь обслуживающих экраны телефонов высокого класса (обычно до 6,7 дюймов), обеспечивающих компактное штабелирование и высококачественную передачу сигнала.

Наше ценностное предложение

Мы специализируемся на предоставлении ведущих в отрасли решений жестко-гибких плат для соединения дисплеев в секторе мобильных телефонов. Мы предлагаем не только стандартизированные высоконадежные продукты, но также обладаем мощными возможностями в области совместного проектирования, оптимизации моделирования и разработки по индивидуальному заказу. Опираясь на глубокий опыт в области точной обработки схем, материаловедения, теплового моделирования и анализа целостности сигналов, мы тесно сотрудничаем с клиентами, чтобы обеспечить полную поддержку процесса — от концептуального проектирования до массового производства — с учетом конкретных конструкций идентификаторов, архитектур стекирования и целевых показателей производительности дисплея. Мы стремимся использовать инновационные разработки, чтобы помочь клиентам расширить границы пространства и производительности в системах отображения смартфонов, создавая более четкое и стабильное визуальное восприятие, что делает нас вашим надежным основным партнером по компонентам.
